硅烷浸漬涂層
硅烷浸漬涂層為鋼筋混凝土建筑的長期耐久性和正常安全使用提供有力保障，同時對建筑材料本身的功效和力學性能不產生任何副作用。

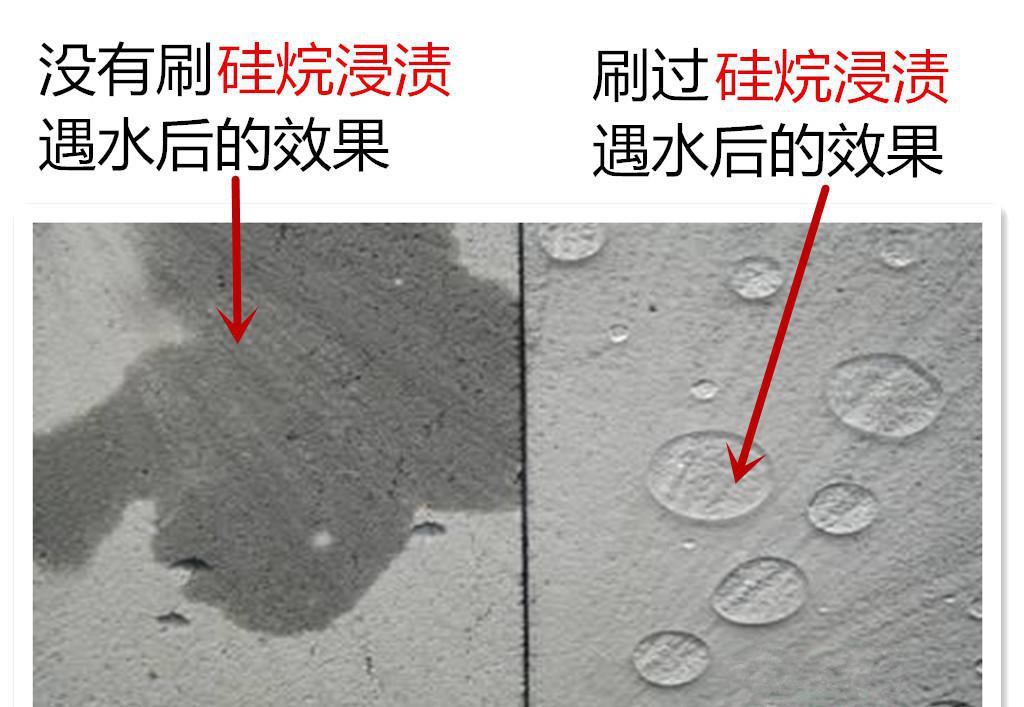

噴涂過硅烷浸漬劑的鋼筋混凝土建筑，外觀不會發生改變，如同穿上了一件防水透氣的隱形防彈衣，能持久有效地抑制各種有害環境因素引起的腐蝕破壞。因此，持久、高效防水是提高混凝土結構耐久性的重要措施。
一、產品用途
硅烷浸漬涂層產品既可以用于新建混凝土結構防護，也可用于舊混凝土建筑的加固維修，例如海港碼頭，跨海大橋、跨江大橋，水利工程大壩、城市高架橋，高等級公路橋梁，鐵路橋梁，隧道，機場道面，清水混凝土建筑，熱電、核電廠，污水處理廠等等，尤其適用于受到海水腐蝕、鹽霧腐蝕、 融雪劑腐蝕和凍融破壞的各種混凝土結構保護。
二、性能指標
JT/J 275-2000《海港工程混凝土結構防腐蝕技術規范》
檢測項目 | 技術指標 | ||
T99硅烷浸漬劑 | T80硅烷膏體浸漬劑 | T30滲透型硅烷防水乳液 | |
硅烷含量，% | ≥98.9 | ≥80 | ≥30 |
硅氧烷含量，% | ≤0.3 | / | / |
可水解氯化物含量，PPm | ≤100 | ≤100 | ≤100 |
密度（g/ml，25℃） | 0.88 | 0.9 | 0.9 |
折射率，% | 1.4 | / | / |
滲透深度，mm | 3 | 3 | 3 |
四、施工工藝
1.為保證硅烷浸漬處理效果，新建工程應在混凝土構件養護2～4周后施工，修補工程應在養護1～2周后施工。環境溫度低于5℃，或高于40℃，或風力大于6級應停止施工，以減少物料損失。
2.施工前先修補好混凝土結構缺陷，用鋼絲刷、壓縮空氣和淡水沖洗，將表面浮灰、污水、油污和其他污染物清理干凈，并保持表面干燥3天以上。
3.大面積浸漬硅烷前，首先要進行噴涂試驗，試驗區面積應有1-5平方料，然后按規定的方法對試驗區進行鉆芯取樣和檢測，當測試結果符合判定標準時，才能在結構上大面積噴涂硅烷浸漬液。
4.硅烷液體用法和用量：噴涂液體時應連續噴涂，使被涂表面飽和溢流。水平面施工，噴涂或涂刷至基材表面濕潤或至鏡面狀。在立面上，應自下面上的噴涂，垂流長度為15-20cm，使被涂表面保持濕潤狀態幾分鐘。液體防水劑噴涂兩遍，每遍噴涂量為300/㎡,間隔時間為4～6h，以達到更高的滲透深度。
5.施工設備：大面積施工建議使用無氣噴涂設備，施工效率高，可以減少原材料的損耗；小面積施工可使用刷子或刮刀；施工時如突然下雨，立即停止施工，并仔細蓋好已施工構件，防止因淋雨造成硅烷活性成分在固化前流失，影響施工效果。
6.養護，硅烷施工后至少保證24小時內不淋雨，自然風干；為確保理想的處理效果，在夏季應保持表面干燥至少36小時以上，冬季至少干燥72小時以上。
7.硅烷液體浸漬液的吸收過程會持續幾個小時，吸收速度取決于環境條件，例如空氣的相對溫度、混凝土配合比、混凝土含水率、被處理表面的暴露程度、陽光和網速等等，混凝土表面可能會暫時變黑，幾天后才能恢復原有外觀。
硅烷膏體是不易燃、非腐蝕性、水基產品。施工時應佩戴好口罩、護目鏡和手套。如果接觸到皮膚或眼睛，立即用大量清水沖洗，情況特別嚴重時應及時就醫。
五、包裝貯存
提供20kg的塑料桶包裝，在陰涼密封保存，保質期為12個月。
網友評價 共0條 [查看全部]
