西安高強灌漿料
全國供應 型號齊全
灌漿料訂購電話：13319224389
QQ：1029001649
郵箱：1029001649@qq.com
北京遠華世紀建材有限公司（西安分公司）
買灌漿料首選遠華世紀建材，本公司灌漿料品種齊全,產品優質,灌漿料的誠信企業!
本公司產品具有第三方權威檢測報告（檢測報告、合格證），質量可靠，價格優惠。歡迎您選購！
無收縮灌漿料
灌漿料分類??1、主要用于：地腳螺栓錨固、裁埋鋼筋，灌漿層厚度30mm<δ<200mm的設備基礎二次灌漿。有抗油要求的設備基礎二次灌漿稱謂普通灌漿料
??2、主要用于：灌漿層厚度≥150mm的設備基礎二次灌漿。建筑物的梁、板、柱、基礎和地坪的補強加固（修補厚度≥40mm）。有抗油要求的設備基礎二次灌漿，稱謂加固工程專用灌漿料
??3、主要用于：預應力孔道灌漿，灌漿層厚度10mm<δ<150mm設備二次灌漿，混凝土梁柱加固角鋼與混凝土之間縫隙灌漿，稱謂混凝土縫隙修復專用灌漿料
??4、主要用于：精密、大型、復雜設備安裝；混凝土結構加固改造，增強，路面快速修復，稱謂高強無收縮灌漿料
??5、主要用于：高溫環境下專用灌漿料，高溫下體積穩定，熱震性好，設備長期處于高溫輻射溫度500℃環境，灌漿層厚度30mm<δ<200mm的設備基礎二次灌漿，稱謂耐熱型灌漿料
??6、主要用于：施工時間短，2小時強度達C20，立即可運行設備，灌漿層厚度30mm<δ<200mm二次灌漿搶工期工程，稱謂搶修工程專用灌漿料
??7、主要用于：大體積、高精密、復雜結構設備的灌漿需要，所灌漿部位不留死角。具有良好的穩定性，稱謂精密設備特大型重工設備專用灌漿料，稱謂精密設備特大型重工設備專用灌漿料
??8、主要用于：負溫下強度增長快，無受到凍害影響，地腳螺栓錨固、栽埋鋼筋，灌漿層厚度30mm<δ<200mm的設備基礎二次灌漿。有抗油要求的設備基礎二次灌漿，稱謂防凍型灌漿料
特點
??早強高強 澆后1-3天強度高達30Mpa以上，縮短工期。
??自流態 現場只需加水攪拌，直接灌入設備基礎，砂漿自流，施工免振，確保無振動、長距離的灌漿施工。
?? 微膨脹 澆注體長期使用無收縮，保證設備與基礎緊密接觸，基礎與基礎之間無收縮，并適當的膨脹壓應力確保設備長期
??安全運行。
?? 抗油滲 在機油中浸泡30天后其強度提高10%以上，成型體、密實、抗滲、適應機座油污環保。
?? 耐久性 200萬次疲勞試驗，50次凍融環境試驗強度無明顯變化。
?? 耐侯性好 -40℃～600℃長期安全使用
?? 低堿耐蝕 嚴格控制原材料堿含量，適用于堿-集料反應有抑制要求的工程。
原材料
??1 水泥
??宜采用硅酸鹽水泥或普通硅酸鹽水泥，且符合GB 175的規定。采用其它水泥時應符合相應的標準
??要求。
??2 細骨料
??應符合G B/T 14684規定的I類天然砂或人工砂。
??3 混凝土外加劑
??混凝土外加劑應符合GB 8076及JC4 76的規定。
??4 其它材料
??GB/T50448-2008
??應符合相關標準要求。

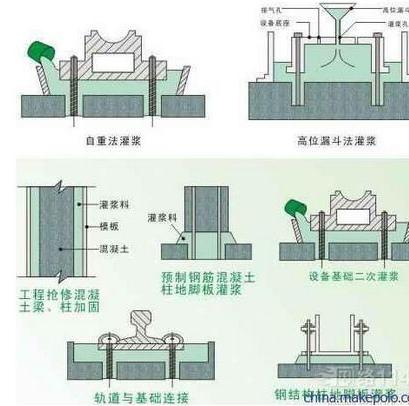

??五、施工方法??
1、灌漿施工前應準備攪拌機具、灌漿設備、模板及養護物品。
??2、二次灌漿時，模板與設備底座四周的水平距離宜控制在100mm左右；模 板頂部標高應不低于設備底座上表面50mm。
??3、混凝土結構改造加固時，模板支護應留有足夠的灌漿孔及排氣孔，灌漿孔徑不小于50mm，間距不超過1000mm。
??4、水泥基灌漿材料拌和時，應按照產品要求的用水量加水。宜采用機械拌和。拌和時宜先加入2/3的水拌和約3min，然后加入剩余水量拌和直至均勻，拌和地點宜靠近灌漿地點。
??5、地腳螺栓錨固灌漿：
??⑴地腳螺栓成孔時，螺栓孔壁粗糙，應將孔內清理干凈，不得有浮灰、
??油污等雜質，灌漿前用水浸泡8～12h，清除孔內積炎。
??⑵灌漿前應清除地腳螺栓表面的油污和鐵銹。
??⑶將拌和好的水泥基灌漿材料灌入螺栓孔內時，可根據需要調整螺栓的
??位置。灌漿過程中嚴禁振搗，可適當插搗，灌漿結束后不得再次調整螺栓。
??6、 設備基礎二次灌漿：
??⑴灌漿前，應將與灌漿材料接觸的設備底板和混凝土基礎表面清理干
??凈，不得有松動的碎石、浮漿、浮灰、油污、蠟質等。灌漿前24h，基礎混凝
??土表面應充分潤濕，灌漿前1h，清除積水。
??⑵二次灌漿時，應從一側進行灌漿，直到從另一側溢出為止，不得從相
??對兩側同時進行灌漿。灌漿開始后，必須連續進行，并盡可能縮短灌漿時
??間。
??⑶軌道基礎或灌漿距離較長時，視實際工程情況可分段施工，每段長度
??不應超過5米。如設備底板具有復雜結構，宜采用壓力灌漿。
??⑷在灌漿過程中嚴禁振搗，必要時可采用灌漿助推器，助推器沿漿體流
??動方向的底療推動灌漿材料，嚴禁從灌漿層的中、上部推動。
??⑸設備基礎灌漿完畢后，宜在灌漿料初凝后沿底板邊緣向外地人切45°
??斜角（如圖），如無法進行切邊處理的，應在初凝后用抹刀將灌漿層表面壓
??光。
??7、 混凝土結構改造和加固灌漿：
??⑴水泥基灌漿材料接觸的混凝土表面應充分鑿毛。
??⑵混凝土結構缺陷修補，應剔除酥松的混凝土并使其露出鋼筋，將修補
??區域邊緣切成垂直形狀。
??⑶灌漿前應清除所有有碎石、粉塵或其它雜物，并濕潤基層混凝土表
??面。
??⑷將拌和均勻的灌漿料灌入模板中并適當敲擊模板。
??⑸灌漿層厚度大于150mm時，應采取相關措施，防止產生溫度裂縫。
??8、 施工養護措施：
??⑴灌漿時，日平均勻溫度不應低于5℃，灌漿完畢后裸露部分應及時噴灑
??養護劑或覆蓋塑料薄膜，加蓋濕草袋保持濕潤。采用塑料薄膜覆蓋時，水泥
??基灌漿材料的裸露表面應覆蓋嚴密，保持塑料薄膜內有凝結水。灌漿料表面
??不便澆水時，可噴灑養護劑。
??⑵應保持灌漿材料處于濕潤狀態，養護時間不得少于7d。
??⑶當采用快凝快硬型水泥基灌漿材料時,養護措施應根據產品要求的方法
??執行。
??⑷冬季施工，工程對強度增長無特殊要求時，[1]灌漿完畢后裸露部分應及
??時覆蓋塑料薄膜并加蓋保溫材料。起始養護溫度不應低于5℃。在負溫度條件
??養護時不得澆水。
??⑸拆模后水泥基灌漿材料表面溫度與環境溫度之差大于20℃時，應采用
??保溫材料覆蓋養護。
??⑹如環境溫度低于水泥基灌漿材料要求的最低施工溫度或需要加快強度
??增長時，可采用人工加熱養護方式；養護措施應符合國家現行標準《建筑工
??程冬期施工規程》JGJ104的有關規定。
??5． 灌漿
??灌漿施工時應符合下列要求：
??1）.漿料應從一側灌入，直至另一側溢出為止，以利于排出設備機座與混凝土基礎之間的空氣，使灌漿充實，不得從四側同時進行灌漿。
??2）.灌漿開始后，必須連續進行，不能間斷，并應盡可能縮短灌漿時間。
??3）.在灌漿過程中不宜振搗，必要時可用竹板條等進行拉動導流。
??4）.每次灌漿層厚度不宜超過100mm。
??5）.較長設備或軌道基礎的灌漿，應采用分段施工。每段長度以7m為宜。
??6）.灌漿過程中如發現表面有泌水現象，可布撒少量CGM干料，吸干水份。
??7）對灌漿層厚度大于1000mm大體積的設備基礎灌漿時，可在攪拌灌漿料時按總量比1：1加入0.5mm石子，但需經試驗確定其可灌性是否能達到要求。
??8）.設備基礎灌漿完畢后，要剔除的部分應在灌漿層終凝前進行處理。
??9）.在灌漿施工過程中直至脫模前，應避免灌漿層受到振動和碰撞，以免損壞未結硬的灌漿層。
??10）模板與設備底座的水平距離應控制在100mm左右，以利于灌漿施工。
??11）灌漿中如出現跑漿現象，應及時處理。
??12）當設備基礎灌漿量較大時，應采用機械攪拌方式，以保證灌漿施工。
??6、養護
??1）灌漿完畢后30分鐘內,應立即噴灑養護劑或覆蓋塑料薄膜并加蓋巖棉被等進行養護,或在灌漿層終凝后立即灑水保濕養護。
??2）冬季施工時,養護措施還應符合現行《鋼筋混凝土工程施工驗收規范》(GB50204)的有關規定。
??3）在不同溫度條件下的養護時間和拆模時間表
??日最低氣溫（℃） 拆模時間（h） 養護時間（d）
??－10～0?96 14
??0～5 72 10
??5～15 48 7
??≥15 24 7
應用范圍
??（1）需高精度安裝的設備設備基礎的一次灌漿和二次灌漿。
??（2）鋼筋栽埋及建筑、巖土工程的錨桿錨固。
??（3）建筑加固改造工程，梁柱接頭、變形縫、施工縫澆筑。
??（4）道路、橋梁、隧道、機場等工程搶修施工使用。
??(5)鐵路軌枕的錨固施工。
??(6)柱濕包鋼加固用于灌注角鋼和柱間隙縫。
?? 參考用量
??參考用量計算以2.4噸/立方米的依據，計算實際使用
網友評價 共0條 [查看全部]
