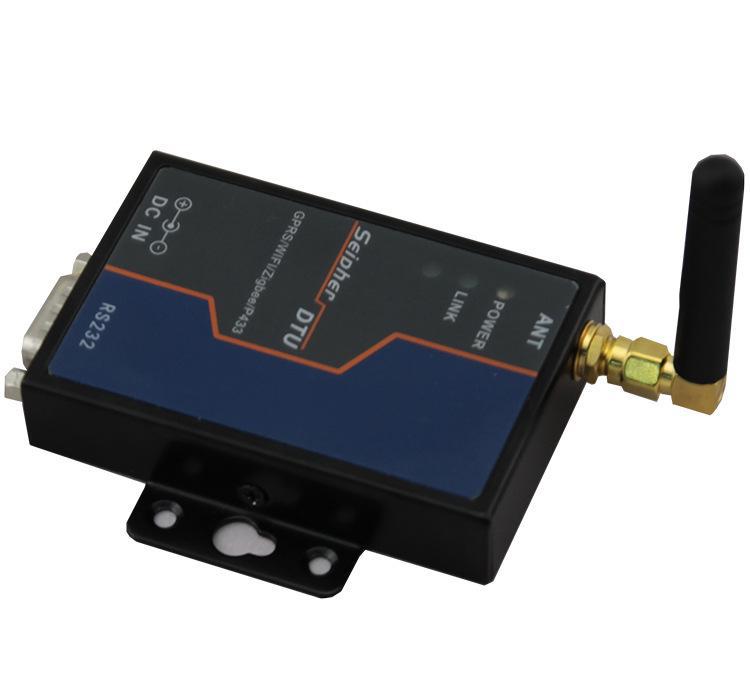

Zigbee-DTU系列產品為DB9的RS232接口,通過Zigbee現場傳感網絡將自動化控制現場的設備連接到一起，實現現場數據的集中和無線管理，轉換器采用透明傳輸或者非透明方式，根據用戶自己的需要進行選定。通訊距離從標準的75米到幾百米、幾公里、甚至無線拓展。（同時串口也支持TTL接口，須訂貨時指定）

Zigbee-DTU系列產品為DB9的RS232接口；同時串口也支持TTL接口（須訂貨時指定）。

所有型號均具有相同的尺寸/軟硬件功能/配置工具/配置參數。在系統應用中，系列內各個產品均可互相兼容通用。

Zigbee-DTU它是基于TI公司CC2530F256芯片，運行 ZigBee2007/PRO協議的 ZigBee 模塊，它具有ZigBee 協議的全部特點，這有區別于其它種類的  ZigBee 模塊（可能不是運行  Full ZigBee2007 協議，因?yàn)?nbsp; ZigBee2007 協議的運行需要 256K  的 FLASH 空間）。

自動組網，上電即用是Zigbee-DTU系列DTU模塊的主要特點。針對目前產品開發進度要求緊，市場變化快的特點，旭豐科技推出了自動組網，上電即用的  ZigBee  模塊，用戶不需要了解復雜的 ZigBee 協議，所有的ZigBee協議的處理部分，在ZigBee  模塊內部自動完成，用戶只需要通過串口傳輸數據即可，是目前市場上應用  ZigBee 最簡單的方式。

Zigbee無線數傳廣泛應用于數據采集系統，這些系統一般都需要健壯的、安全的、低功耗無線網絡應用，這些要求Zigbee很好的滿足用戶的需求。常用的領域有：無線傳感器網絡、小范圍無線采集、路燈控制、家庭和商業建筑自動化、玩具和游戲外圍設備、家庭網絡、工業系統、遙感勘測（如自動抄表）等領域。

主要特點

1. 采用高性能工業級無線模塊；

2. 采用高性能工業級16/32位通信處理器；采用高性能工業級Zigbee模塊；

3. 采用金屬外殼，保護等級IP30。金屬外殼和系統安全隔離，適用于工控現場的應用；

4. 寬電源輸入（DC7V – 36V）

軟硬件功能

1. 完全透傳（基本模式）；

2. 完全支持無線現場總線應用

3. 遠程在線固件升級能力（設備在現場即可實現遠程自動升級）；

4. 永久在線，自動重連（自定義重連時間間隔，防止流量爆炸）；

5. 多種靈活配置方式（串口，，遠程）；

6. 多種協議上位開發包支持（兼容多家DTU廠家的通信協議，可實現 DTU的無縫替換，保護客戶的前期投資，降低轉換風險）；

7. 完全工業環境設計要求，全金屬結構，整機經過嚴格的電磁兼容性測試；

8. RS232接口同時具備，任意使用。

接口信號定義

接口信號說明

工作模式介紹

ZIGBEE-DTU系列模塊可以形象的理解為“無線的串口連接”，  所以使用這個模塊就像使用串口電纜一樣簡單。

簡單易用：不用考慮  ZigBee 協議，串口數據透明傳輸；
自動組網：所有的模塊上電即自動組網，Coordinator  自動給所有的節點分配地址，不需要用戶手動分配地址，網絡加入、應答等專業  ZigBee 組網流程；
簡單數據傳輸：
串口數據透傳： Coordinator  從串口接收到的數據會自動發送給所有的節點，某個節點從串口接收到的數據，
會自動發送給  Coordinator。
通過串口即可在任意節點間進行數據傳輸，數據傳輸?shù)母袷綖椋?xFD （數據傳輸命令） + 0x0A（數據長度）+ 0x73 0x79（目標地址）  + 0x01 0x02 0x03 0x04 0x05 0x06 0x07 0x08 0x09 0x10（數據，共 0x0A Bytes） ；
唯一 IEEE  地址：DRF  系列模塊采用的  TI CC2530F256  芯片，出廠時已經自帶  IEEE  地址，用戶無需另行購買  IEEE 地址，IEEE  地址（MAC 地址）可作為 ZigBee 模塊的標識。
