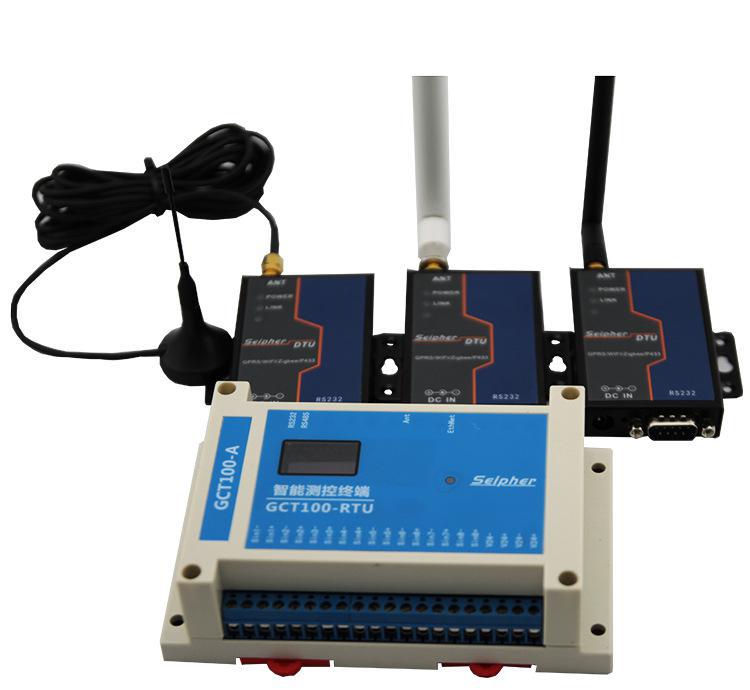

Zigbee-DTU系列產品為DB9的RS232接口,通過Zigbee現場傳感網絡將自動化控制現場的設備連接到一起，實現現場數據的集中和無線管理，轉換器采用透明傳輸或者非透明方式，根據用戶自己的需要進行選定。通訊距離從標準的75米到幾百米、幾公里、甚至無線拓展。（同時串口也支持TTL接口，須訂貨時指定）
Zigbee-DTU系列產品為DB9的RS232接口；同時串口也支持TTL接口（須訂貨時指定）。
所有型號均具有相同的尺寸/軟硬件功能/配置工具/配置參數。在系統應用中，系列內各個產品均可互相兼容通用。
Zigbee-DTU它是基于TI公司CC2530F256芯片，運行 ZigBee2007/PRO協議的 ZigBee 模塊，它具有ZigBee 協議的全部特點，這有區別于其它種類的 ZigBee 模塊（可能不是運行 Full ZigBee2007 協議，因為 ZigBee2007 協議的運行需要 256K 的 FLASH 空間）。
自動組網，上電即用是Zigbee-DTU系列DTU模塊的主要特點。針對目前產品開發進度要求緊，市場變化快的特點，旭豐科技推出了自動組網，上電即用的 ZigBee 模塊，用戶不需要了解復雜的 ZigBee 協議，所有的ZigBee協議的處理部分，在ZigBee 模塊內部自動完成，用戶只需要通過串口傳輸數據即可，是目前市場上應用 ZigBee 最簡單的方式。
Zigbee無線數傳廣泛應用于數據采集系統，這些系統一般都需要健壯的、安全的、低功耗無線網絡應用，這些要求Zigbee很好的滿足用戶的需求。常用的領域有：無線傳感器網絡、小范圍無線采集、路燈控制、家庭和商業建筑自動化、玩具和游戲外圍設備、家庭網絡、工業系統、遙感勘測（如自動抄表）等領域。
主要特點
1. 采用高性能工業級無線模塊；
2. 采用高性能工業級16/32位通信處理器；采用高性能工業級Zigbee模塊；
3. 采用金屬外殼，保護等級IP30。金屬外殼和系統安全隔離，適用于工控現場的應用；
4. 寬電源輸入（DC7V – 36V）
軟硬件功能
1. 完全透傳（基本模式）；
2. 完全支持無線現場總線應用
3. 遠程在線固件升級能力（設備在現場即可實現遠程自動升級）；
4. 永久在線，自動重連（自定義重連時間間隔，防止流量爆炸）；
5. 多種靈活配置方式（串口，，遠程）；
6. 多種協議上位開發包支持（兼容多家DTU廠家的通信協議，可實現 DTU的無縫替換，保護客戶的前期投資，降低轉換風險）；
7. 完全工業環境設計要求，全金屬結構，整機經過嚴格的電磁兼容性測試；
8. RS232接口同時具備，任意使用。
接口信號定義
| Pin | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| 信號 | DCD | RX(out) | TX(in) | - | GND |
接口信號說明
PIN | 信號 | 描述 |
1 | DCD | output: 用來指示是否已和服務器建立連接， 低有效 |
2 | TX | Output: RS232 數據輸出腳2，和用戶設備RX腳連接 |
3 | RX | input: RS232 數據輸入腳3，和用戶設備TX腳連接 |
5 | GND | 和用戶設備GND連接 |
工作模式介紹
ZIGBEE-DTU系列模塊可以形象的理解為“無線的串口連接”， 所以使用這個模塊就像使用串口電纜一樣簡單。
簡單易用：不用考慮 ZigBee 協議，串口數據透明傳輸；
自動組網：所有的模塊上電即自動組網，Coordinator 自動給所有的節點分配地址，不需要用戶手動分配地址，網絡加入、應答等專業 ZigBee 組網流程；
簡單數據傳輸：
串口數據透傳： Coordinator 從串口接收到的數據會自動發送給所有的節點，某個節點從串口接收到的數據，
會自動發送給 Coordinator。
通過串口即可在任意節點間進行數據傳輸，數據傳輸的格式為：0xFD （數據傳輸命令） + 0x0A（數據長度）+ 0x73 0x79（目標地址） + 0x01 0x02 0x03 0x04 0x05 0x06 0x07 0x08 0x09 0x10（數據，共 0x0A Bytes） ；
唯一 IEEE 地址：DRF 系列模塊采用的 TI CC2530F256 芯片，出廠時已經自帶 IEEE 地址，用戶無需另行購買 IEEE 地址，IEEE 地址（MAC 地址）可作為 ZigBee 模塊的標識。
