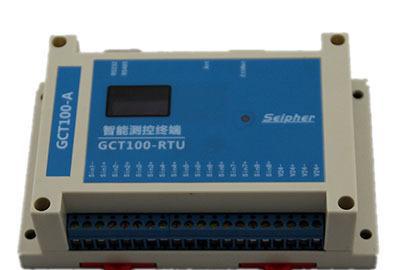

Modbus協議網關是支持MODBUS主從協議的數據網關，它既可以作為主站，管理下位的多個Modbus從機，并將從機的信號映射到自身內存中，同時又可以作為Modbus從站，將上位的命令下發到各個子站，廣泛應用于工業現場子站數量眾多的情況或者分布式智能開關應用。
Modbus協議網關是支持MODBUS主從協議的數據網關，它既可以作為主站，管理下位的多個Modbus從機，并將從機的信號映射到自身內存中，同時又可以作為Modbus從站，將上位的命令下發到各個子站，廣泛應用于工業現場子站數量眾多的情況或者分布式智能開關應用。
主要指標
1. 1路RS232支持MODBUS從機協議；
2. 2路RS232支持MODBUS主機協議；
3. 1路RS485，COM2,支持標準MODBUS主機協議
4. 以上4個通信接口可同時工作；
5. 支持一路串行LCD接口
6. 支持RTUCONFIG專用配置協議；
7. RS485采用icoupler磁隔離，抗干擾性能非常好；
8. 采用高性能工業級32位通信處理器；
9. 低功耗設計，4W；
10.工作溫度 －20℃～70℃
應用領域
各種分布式工業控制系統
機房工程、動力環境監控系統
環境溫濕度監測系統
噴淋養生控制系統
農業大棚設施監控系統
安裝
安裝的方法：
①如果是有IEC標準導軌，直接卡裝在導軌上即可。
②如果沒有導軌，需要用四個螺絲把MODBUS協議網關安裝在機柜上。
MODBUS協議網關孔位尺寸
MODBUS協議網關電源系統
系統供電范圍：7-36V；
系統供電最大功耗電流：80mA；
電源功率要求：5W；
通信及擴展端口定義
通信及擴展端口使用標準的DB9接口，其各針定義如下：
1：COM2 RX
2：COM1 RX 接計算機RS232-2
3：COM1 TX 接計算機RS232-3
4：COM2 TX
5：GND
6：RS485A
7：RS485B
