一、用途
本儀器是為鉆孔灌注樁的成孔質量檢測而設計制造的專用設備，主要用于高層建筑、機場、橋梁、高速公路、高速鐵路、海港、碼頭等工程建設中鉆孔灌注樁成孔孔徑、深度、孔的垂直度、孔壁形狀和孔底沉渣的質量檢測。
本儀器采用電腦控制技術，通過與井下儀器串行通訊，實時顯示各項檢測數據和曲線，實現灌注樁成孔檢測的數字化，具有操作簡便，界面美觀，資料儲存和處理方便、快捷等特點。配備便攜式打印機可現場打印資料，方便地編制檢測速報和成孔質量檢測報告，大幅度提高工作效率和質量。
本儀器已應用于上海市地鐵，高架道路、上海大劇院、東海大橋等項目及蘇通大橋、江陰大橋、杭州灣大橋、京滬高鐵等國家重點建設項目，并遠銷阿聯酋、印尼等國家，取得了良好的經濟效益和社會效益。

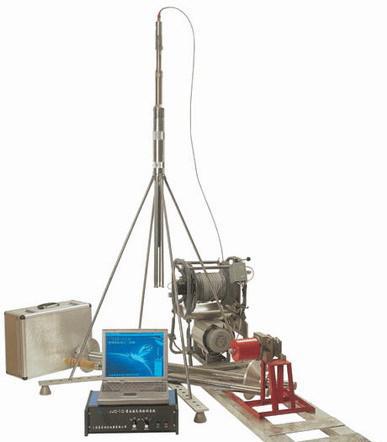

二、系統配套
1、 JJC-1D微機檢測儀（地面儀器）
2、 JJY-2型（或JJY-5型）井徑儀（井下儀器）
3、 JC-1B型電動絞車和井口滑輪（地面儀器）
4、 JNC-1沉渣測定儀（井下儀器）
5、 JJM-1高精度測斜儀（井下儀器）
6、 筆記本電腦（便攜式打印機） （自備，提供上位機檢測軟件）
三、技術指標
1、孔徑測量范圍：Ф500mm～Ф1600mm （JJY-2型），選購安裝200mm的擴展腿，測量范圍可擴展至2000mm，
Ф1500mm～Ф2500mm （JJY-5型），選購安裝770mm的擴展腿，測量范圍可擴展至2800mm。
2、孔徑測量誤差：±15mm（JJY-2型），
±25mm（JJY-5型）。
3、井徑儀供電電流：10mA。
4、井徑儀靈敏度： ≥100mV/10cm （供電電流10mA時）。
5、電纜長度：100m（最長可選配125m）。
6、電纜拉力：0.35t （拉斷力 0.65t）。
7、沉渣厚度檢測： 可配沉渣測定儀井下儀器
電極間距0.02m±0.5mm
電阻率測量誤差≤5%
8、垂直度檢測： 可配測斜儀探管井下儀器
測量范圍 0～10°
分辨率 0.01°
測量誤差 ≤±0.1%
9、深度指示誤差： ≤1‰。
10、工作溫度： 測量探管 0～50℃，
地面儀器 -10℃～45℃，
相對濕度 <85%。
11、井徑儀耐壓： ≥3Mpa`。
12、工作電壓： 220V 50HZ 50W。
四、選配件
1、 筆記本電腦
2、 打印機（A4）
