一、用途

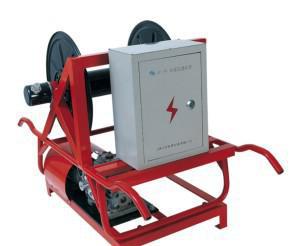

本儀器為在物探、水文、煤田測井作業中，完成提升和下降測井儀器和電纜任務的輕便專用設備。本絞車具有體積小，重量輕，操作方便等特點。
該絞車在使用WTQEF七芯電纜（?11.3 mm）時，可用于250 m以內的淺井作業；在使用YHK-4鎧裝四芯電纜（?4.76 mm）時，可用于1500 m以內的深井作業。絞車使用機械鏈條傳動，結構緊湊，使用變頻器控制電機轉速，實現無級調速。
集電環采用四芯輸出，可用于多種測井技術數據的檢測與傳輸。本絞車主要由機架、滾筒、電機、減速器、控制箱等部分組成。
二、技術指標
1、最大測井深度：WTQEF七芯橡皮電纜 ?11.3 mm 時，250m；
YHK-4鎧裝四芯電纜 ?4.76 mm 時，1500m；
2、最大提升能力：100kg；
3、最高提升速度：1500 m/h；
4、電機調速范圍：0～1400 r/min；
5、滾筒直徑： 112 mm；
6、配用電纜（用戶另配）： WTQEF七芯橡皮電纜 ?11.3 mm；
YHK-4鎧裝四芯電纜 ?4.76 mm；
7、配用電機： 三相異步電機 1400r/min 1.1kw
8、配用減速器： 模數：2.5 減速比：40：1
9、傳動鏈條節距: 13mm
10、外形尺寸： 125cm×67cm×75cm
11、工作電源： AC220V±10%，50Hz；
12、絞車自重： 85kg(不帶電纜)。
