滾涂型雙組分混凝土界面劑
本產(chǎn)品是一種雙組分水泥砂漿粘接增強(qiáng)劑，由高粘、高強(qiáng)高分子乳液和無機(jī)膠凝材料為主要成分，輔以其他填料制成。具有高粘結(jié)、高強(qiáng)、高耐久性，主要應(yīng)用于光滑混凝土面、光滑環(huán)氧面、老舊混凝土修補(bǔ)基面處理等。
一、應(yīng)用范圍
1、適用于混凝土、加氣混凝土、小型砌塊、輕質(zhì)隔墻、磚混墻面、膩?zhàn)优巍⒋纱u粘結(jié)、磚石背涂及保溫板材等的基層界面預(yù)處理。

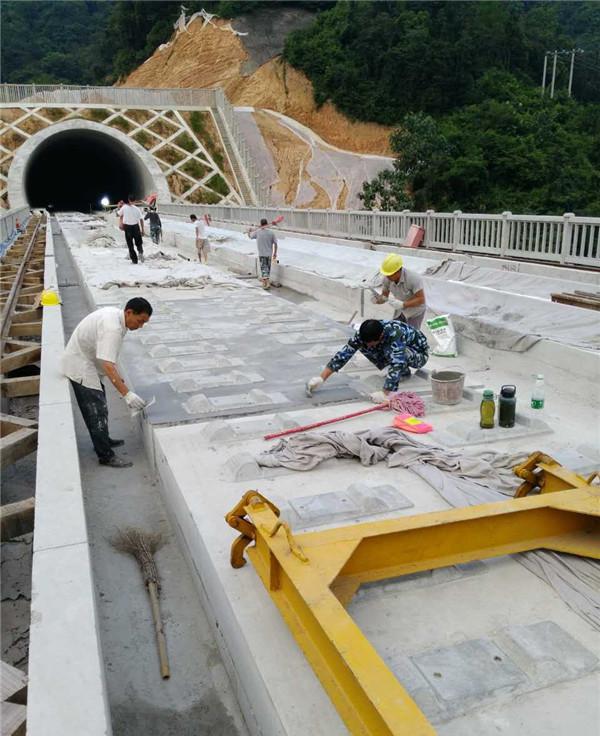

2、 適應(yīng)于公路、橋梁、隧道等老舊混凝土修補(bǔ)界面處理，

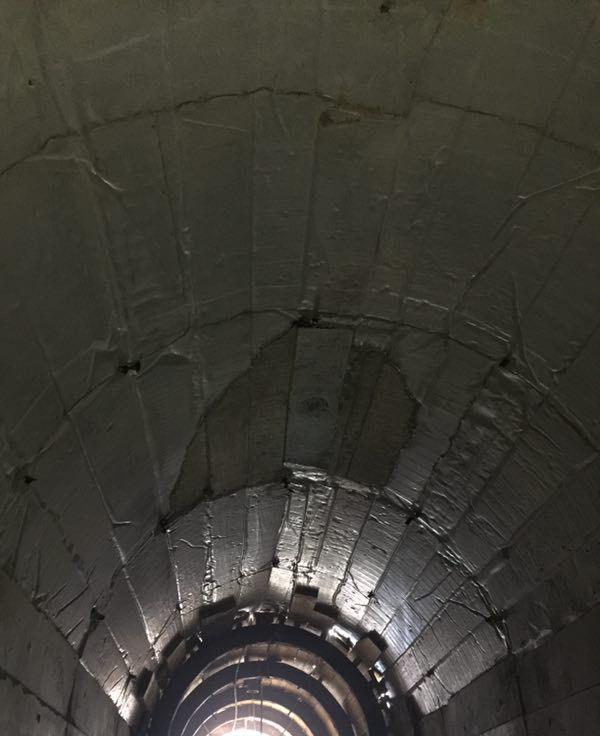

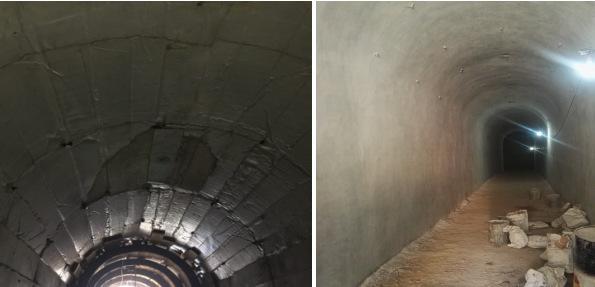

3、 適應(yīng)于光滑混凝土界面處理
二、產(chǎn)品特點(diǎn)
1．雙向滲透粘結(jié)，產(chǎn)生放射性鏈?zhǔn)藉^固效應(yīng)將雙向材料永久牢固的粘結(jié)在一起。
2．具有高度的柔軟堅(jiān)韌性和良好的透氣性、抗凍融、耐水、耐老化，無毒無味、無污染，為綠色環(huán)保產(chǎn)品。
3．優(yōu)異的粘結(jié)強(qiáng)度和抗酸堿性，良好的與酸、堿性材料的適應(yīng)性和親和性。
4．可在潮濕環(huán)境下施工與硬化，施工簡(jiǎn)便快速。
三、性能指標(biāo)
|
項(xiàng)目 |
指標(biāo) |
|||
|
Ⅰ型 |
Ⅱ型 |
|||
|
剪切粘結(jié)強(qiáng)度 MPa |
7d |
≥1.0 |
≥0.7 |
|
|
14d |
≥1.5 |
≥1.0 |
||
|
拉伸粘結(jié)強(qiáng)度 MPa |
未處理 |
7d |
≥0.4 |
≥0.3 |
|
14d |
≥0.6 |
≥0.5 |
||
|
浸水處理 |
≥0.5
|
≥0.3 |
||
|
熱處理 |
||||
|
凍融循環(huán)處理 |
||||
|
堿處理 |
||||
|
晾置時(shí)間min |
— |
≥10 |
||
|
注：Ⅰ型產(chǎn)品的晾置時(shí)間，根據(jù)工程需要由供需雙方確定。 |
||||
|
產(chǎn)品執(zhí)行標(biāo)準(zhǔn)：JC/T 907-2002混凝土界面處理劑 |
||||
四、施工工藝

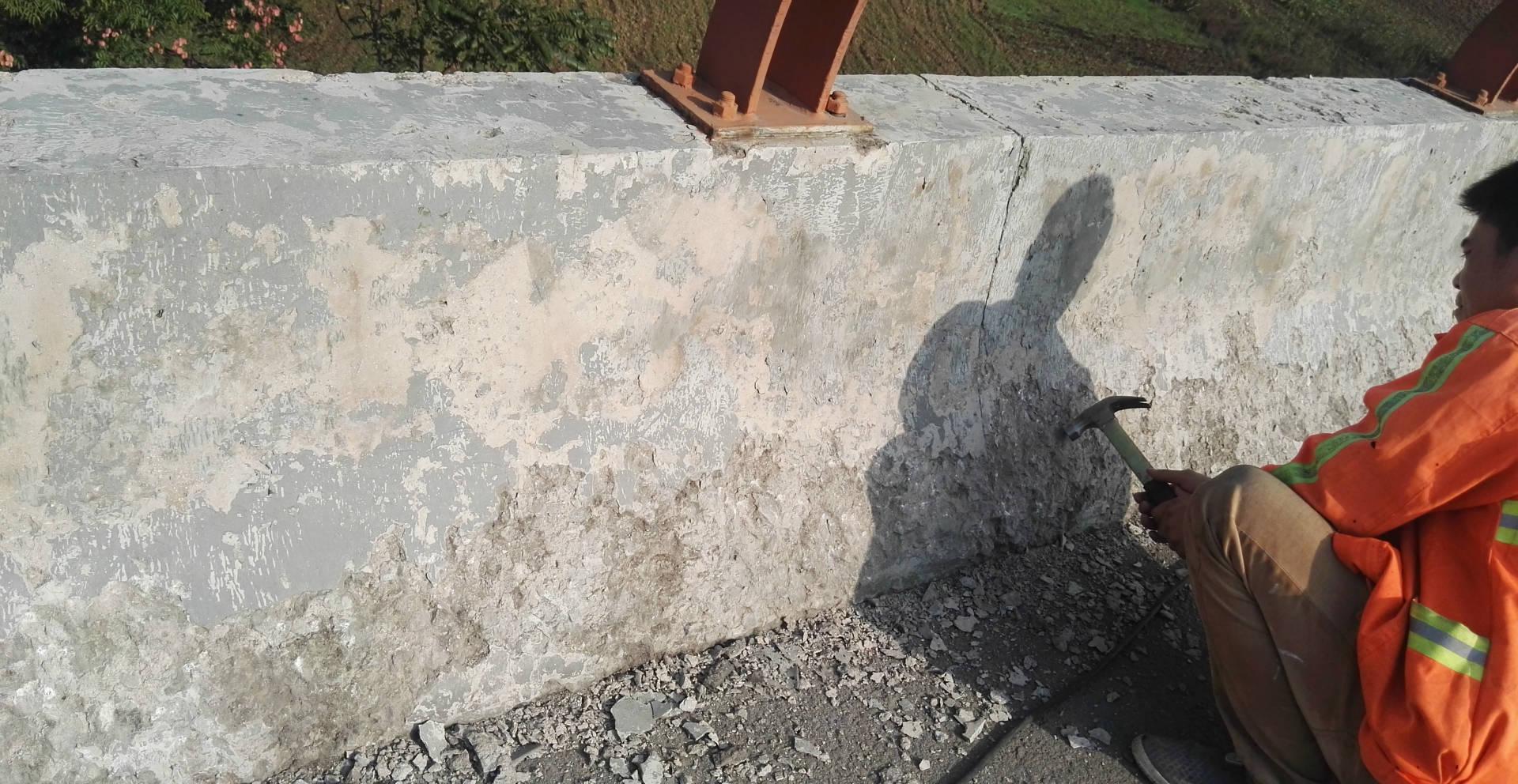

1、基面準(zhǔn)備：基面應(yīng)該干凈、不松動(dòng)、無灰塵，油脂、青苔、等應(yīng)清除掉,松動(dòng)及開裂部位應(yīng)事先鑿除并修補(bǔ)好。
2、施工前應(yīng)充分潤(rùn)濕老舊混凝土，待舊混凝土表干后滾涂或噴涂界面劑?；婕碍h(huán)境的溫度不應(yīng)低于5℃。

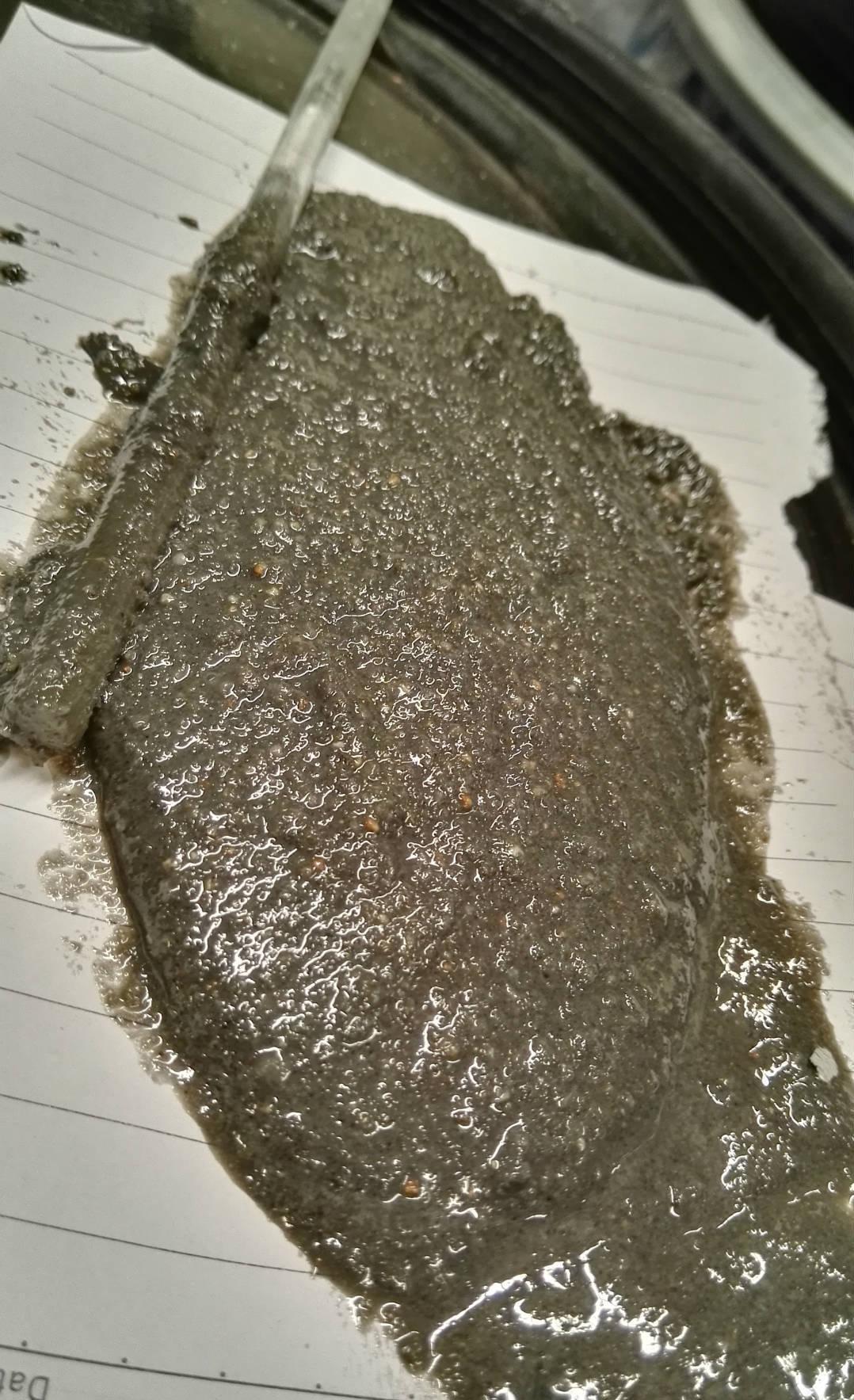

3、攪拌：將粉料和乳液按照1：0.32的比例充分混合，須用電動(dòng)設(shè)備進(jìn)行攪拌,攪拌成均勻的稀漿狀。

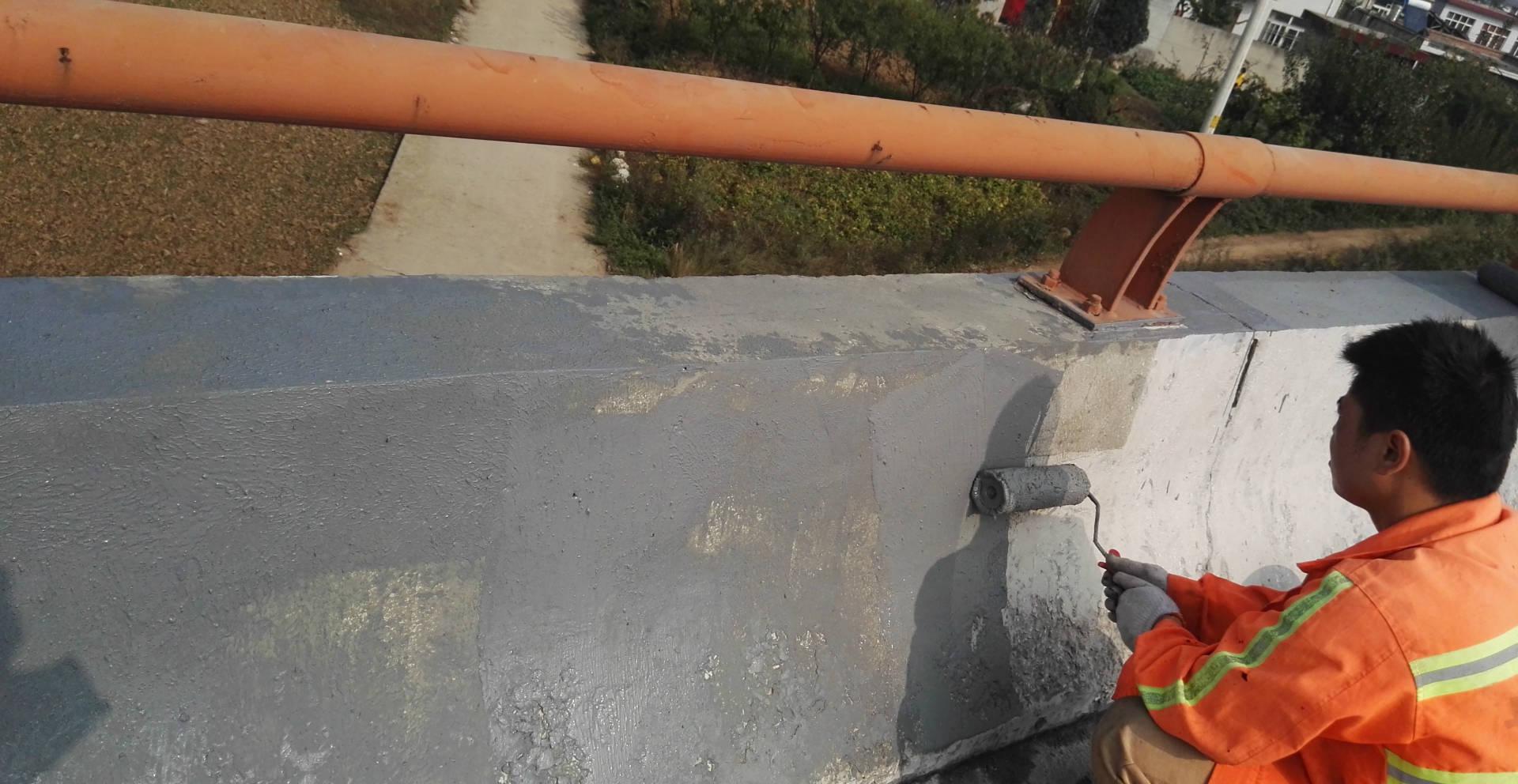

4、涂刷與干燥：用滾筒或毛刷把漿料涂刷到基面上，不能漏刷，然后讓涂面干燥。
5、養(yǎng)護(hù)與成品保護(hù)：必須加強(qiáng)通風(fēng),自然養(yǎng)護(hù)即可，待漿料表干有一定強(qiáng)度后，并確認(rèn)完全封閉基面后,方可開展后續(xù)的工序。
6、工具的清洗：凝固的漿料很難清除。工具用后，應(yīng)盡快用水清洗干
五、包裝儲(chǔ)存
本產(chǎn)品分A、B兩組分，A組分（粉料）每袋25±0.5kg；B組分（乳液）每桶20±0.5kg。
產(chǎn)品應(yīng)保存于通風(fēng)干燥的庫(kù)房?jī)?nèi)，防止暴曬、雨淋、受凍和受潮。
本產(chǎn)品貯存期為6個(gè)月。
網(wǎng)友評(píng)價(jià) 共0條 [查看全部]
