水性聚氨酯防水涂料
一、水性聚氨酯防水原理：
百強牌BY-T112型水性聚氨酯防水涂料屬于化學反應型材料，由多種聚合物樹脂反應得到的易溶于水的高分子化合物防水涂料，使用時直接將材料涂刷在防水基層上，經常溫光照（或紫外線）交聯固化形成橡膠狀彈性涂膜，從而起到防水的作用。
二、性能指標:GB/T19250-2003《聚氨酯防水涂料》標準:
序號 | 試驗項目 | 指標 | ||
Ⅰ類 | Ⅱ類 | |||
1 | 拉伸強度mpa≥ | 1.0 | 1.5 | |
2 | 斷裂延伸率% ≥ | 300 | 300 | |
3 | 低溫柔性繞ø10mm棒 | -10℃，無裂紋 | -20℃，無裂紋 | |
4 | 不透水性0.3MPa，0.5h | 不透水 | ||
5 | 固體含量% ≥ | 65 | ||
6 | 干燥時間 | 表干時間h ≤ | 4 | |
實干時間h ≤ | 8 | |||
三、基本特點：
1.百強牌BY-T112型水性聚氨酯防水涂料是一種單組份高分子液體、經光照(紫外線)反應固化型、高彈性防水涂料。該產品水性，不含有機溶劑，無毒無味，是防水行業理想的環保產品。
2.百強牌BY-T112型水性聚氨酯防水涂料涂膜后經固化形成無接縫、完整的彈性防水層，提高了建筑工程防水抗滲能力，這是卷材防水無法達到的，尤其涂膜具有較高的強度和延伸性，對基層開裂或伸縮的適應性強。
3.百強牌BY-T112型水性聚氨酯防水涂料延伸率、耐老化性能優良，延伸率達400%以上，對基層開裂適應性強，具有優良的抗凍性能和低溫柔性，在紫外線、熱、光、氧作用下性能穩定，使用壽命長。
4.百強牌BY-T112型水性聚氨酯防水涂料涂膜防水材料和混凝土、木材、金屬、陶瓷、石棉瓦等有極強的粘接力。
5．百強牌BY-T112型水性聚氨酯防水涂料一是施工安全、簡便、無污染，可在潮濕基面施工，對基層含濕量要求不高，含水率小于15%均可施工，二是不起泡，成膜效果好，固化快，施工周期短。
6.百強牌BY-T112型水性聚氨酯防水涂料可加入無紡布施工：無須使用有機溶劑，直接兌水使用，無防火等級要求。使用時可以加入無紡布或玻璃絲纖維增加強度。
四、使用范圍：
百強牌BY-T112型水性聚氨酯防水涂料屋面，混凝土、斜屋面、天溝、雨篷及各種不規則屋面、地下建筑、混凝土內墻、外墻、地板、電梯坑、地下隧道、沉井、管道等，伸縮縫、施工縫、穿墻縫、穿墻管、落水口。
五、溫度影響：氣溫23℃以上時，涂層≤0.6mm時，表干≤4小時，實干≤8小時，溫度降低，干固時間延長。
六、施工要求
(1）對防水層要求：基層必須干凈、比較光滑，這樣涂膜才均勻一致,本材料屬水性，混入會發脹，所以禁止有機溶劑,根據基面、天氣情況，加水調節濃度，方便、簡單。
2、涂刷底膠涂刷底膠時，可將本材料適當加入些水，以便于涂刷。涂布量一般0.2~0.3公斤/㎡為宜，涂布后需干燥4-6小時，再做下一道工序的施工。

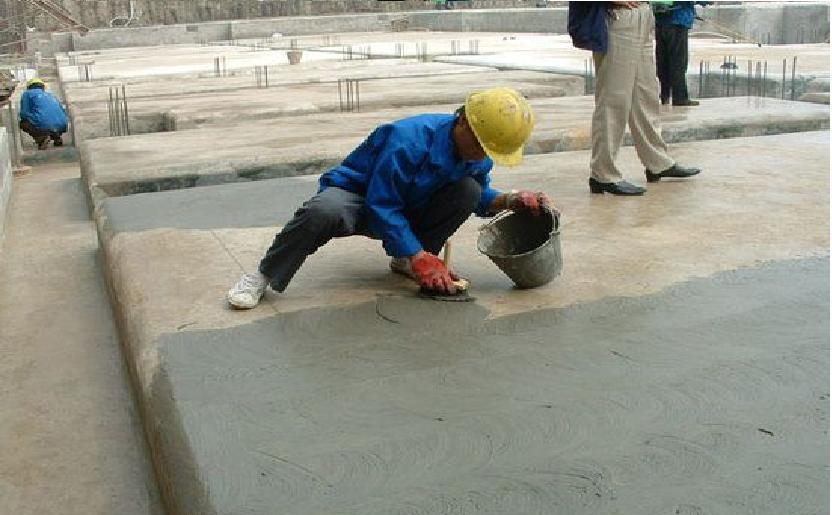

3、涂膜防水層的施工：百強牌BY-T112型防水層的施工時，涂料一般不需要加水稀釋，直接使用橡膠刮板涂或用滾筒滾涂，但方向應與第一次涂刮的方向垂直。根據設計要求，確定涂刷遍數和涂刮量，直到達到設計厚度。
4、稀撒面渣：如果墻板立面要抹灰，最后一道涂膜施工完但還未固化時，應在其表面稀撒上少量干凈的ø2-3mm砂粒，以增加涂膜和水泥砂漿的粘結力。

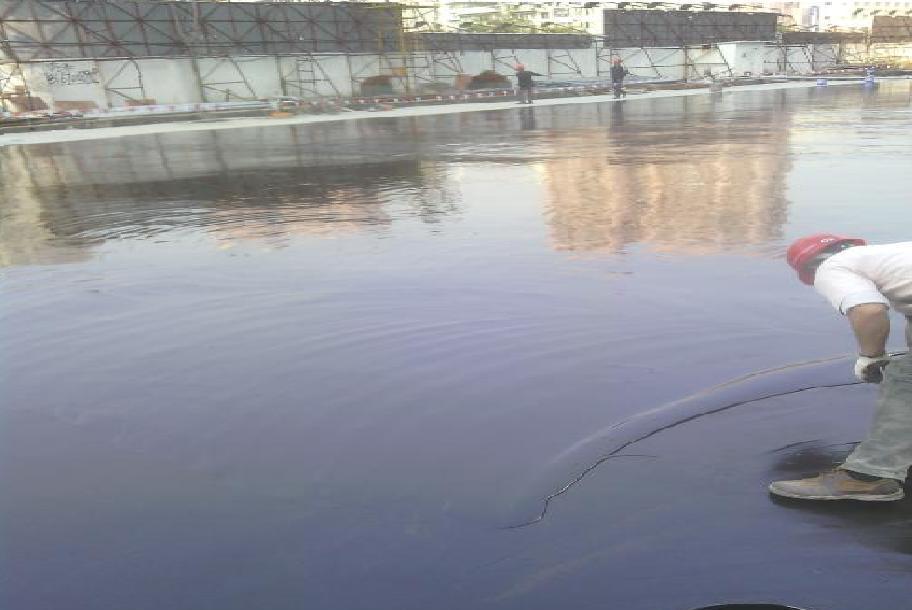

5、涂膜防水層的驗收：在做保護層前必須認真檢查涂膜防水層的施工質量，要求滿涂不斷，薄厚均勻一致，封閉嚴密，不允許有露白見底、起鼓脫落、開裂翹起等缺陷存在，必要時可以蓄水檢查，至不滲漏為合格。
6、保護層施工：當涂膜驗收合格后，即可做水泥砂漿保護層或用傳統方法鋪貼磚、馬賽克等。
七、注意事項：
1、材料保管：嚴禁高溫暴曬，若開桶蓋，用后立即嚴封。0℃時注意防凍。
2、如有沉淀，不影響質量，攪勻即可正常使用。
3、涂膜過厚時，表層形成膜阻止內部水份蒸發，所以每次涂膜應薄涂
網友評價 共0條 [查看全部]
