水泥窯用硅磚/硅質耐火磚/碳化硅磚
硅莫磚的特點是高強耐磨抗震穩定性好，在回轉窯的使用中取得了良好的使用效果，在水泥回轉窯的次燒成帶和過渡帶的使用壽命優于尖晶石磚，主要原因是尖晶石磚在使用中由于堿侵蝕而形成侵蝕段帶，造成熱面產生裂3隙和剝落而加速損毀。而硅莫磚結構致密，莫來石和SiC晶體穩定，加上磚面形成連續的SiO2致密層，阻止了氣體和熔融物的侵蝕。加上SiC的熱導率高、熱膨脹系數小，制品的熱抗震穩定性好。這些性能特點使硅莫磚不易斷裂和產生剝落，而且由于熱導率低于鎂質材料，使筒體受熱不致過高，這不僅保證了回轉窯筒體的正常運轉，而且節約了燃料。
硅莫磚的性能來自于它的工藝而且莫氏硬度要求接近9.5。在使用中會產生微膨脹這有利于提高筒體與磚及磚與磚之間的緊密結合，具有良好的體積穩定性。
硅莫磚相關理化指標：
|
產品名稱 |
新型抗剝落高鋁磚 |
拱頂型耐堿磚 |
高強耐堿磚 |
硅莫磚 |
|
牌號 |
XL-70 |
RK-A |
RK-H |
AZM-1550 |
|
化學成分 |
|
|
|
|
|
Al203 |
＞70 |
25-40 |
30-35 |
≥60 |
|
Fe203 |
|
≤2 |
≤2 |
|
|
SiO2 |
|
|
60-65 |
|
|
體積密度(Kg/m3) |
2500-2600 |
2200 |
2200 |
|
|
顯氣孔率(%) |
＜19 |
≤20 |
≤17 |
|
|
冷壓強度(Mpa) |
≥60 |
≥45 |
≥60 |
≥95 |
|
荷重軟化溫度(℃)T0.6 |
≥1500 |
≥1350 |
≥1300 |
≥1550 |
|
熱膨脹率(%)1000℃ |
0.5 |
0.6 |
0.7 |
|
|
導熱系數(w/m.k) |
＜1.3 |
|
＜1.2 |
|
|
熱震穩定性(次) 1100℃-水冷 |
＞20 |
＞10 |
＞25 |
≥12 |
我公司生產的硅莫磚是以特級高鋁礬土和優質的碳化硅為主要原料，經高壓成型，高溫燒成而制得。產品具有常溫耐壓強度及高溫結構強度高，熱穩定性好，在使用過程當中不短形成保護層，且耐磨性能好，抗剝落性強，適用于水泥窯的過渡帶、冷卻帶、窯口等部位。

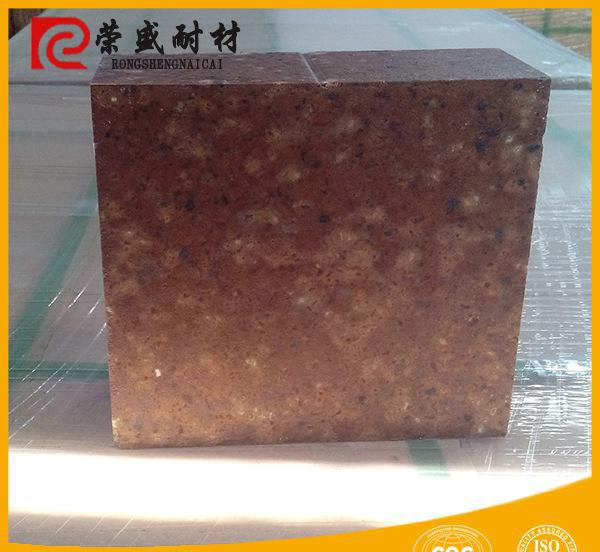

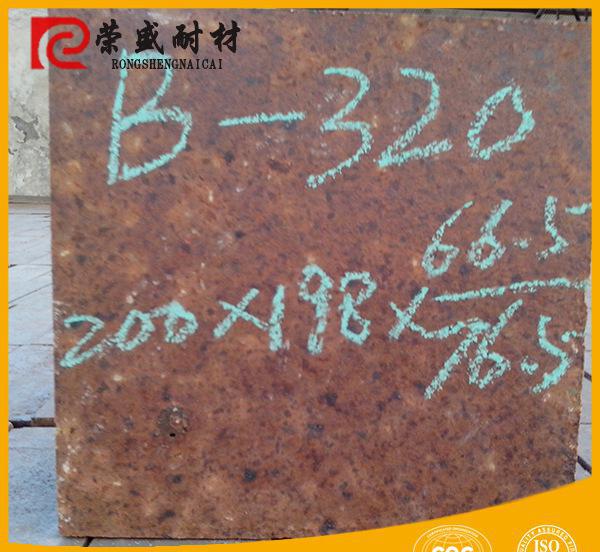

硅磚相關圖片：
網友評價 共0條 [查看全部]
