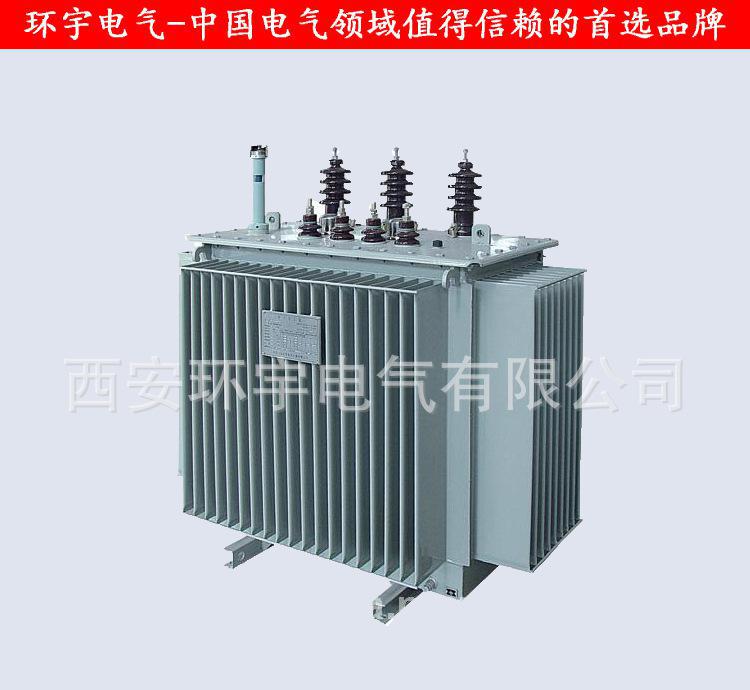

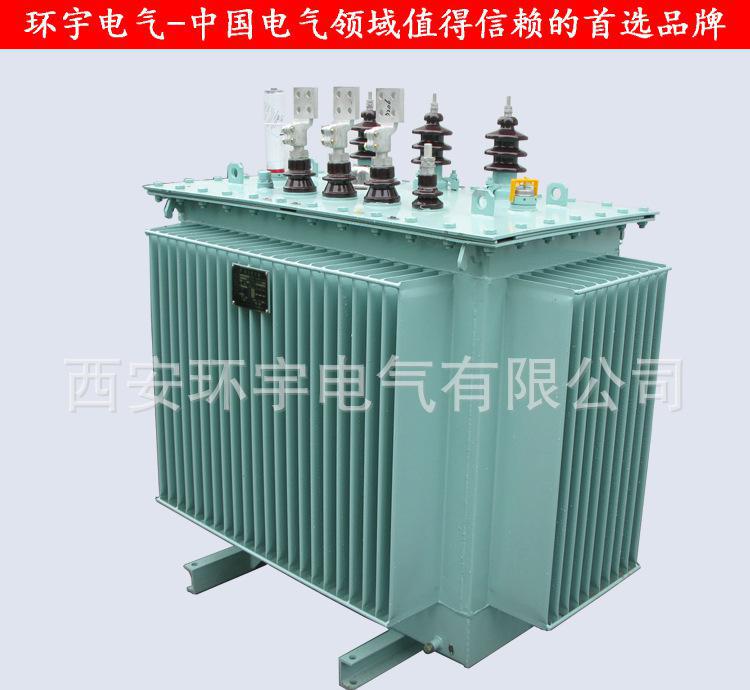

環宇集團節能環保型電力變壓器S11-M-50KVA 10KV變0.4KV 全銅
銷售熱線：15319778082 企業QQ：211146026
執行標準
GB 1094 電力變壓器
GB/T 15164 油浸式電力變壓器負載導冊
GB/T 6451 三相油浸式電力變壓器技術參數和要求
GB 2536 變壓器油
GB 311.1 高壓輸變電設備的絕緣配合
JB/T 501 電力變壓器實驗導冊
GB 10237 電力變壓器絕緣水平和絕緣實驗外絕緣的空氣間隙
DL/T 572 變壓器運行規程
產品特點
1、變壓器鐵芯采用進口優質冷軋硅鋼片疊積而成，大大降低空載損耗和空載電流，并對鐵芯進行綁扎，保證鐵芯的緊實度，降低噪聲。
2、高低壓繞組用無氧銅繞制，低壓繞組500kVA及以下采用雙層圓筒式結構。630kVA及以上采用雙螺旋或四螺旋結構，高壓繞組采用多層圓筒式結構。
3、變壓器連接組采用Dyn11,減少諧波對電網的影響，改善供電質量。
4、變壓器為全密封結構，延長使用壽命，免吊芯，免維修。
5、實測噪聲值低于標準。
本系列變壓器經正常運輸后，不需要吊芯檢查，即可安裝有關的零部件，進行驗收項目試驗，合格后即可投入運行。
使用條件
1、最高環境溫度：+40℃
2、最低環境溫度：-25℃
3、海拔高度：<1000m
4、最高月平均相對濕度：90%（20℃）
5、安裝地點：安裝在沒有火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈震動的場所，戶內或戶外。
S11型10kV雙繞組系列主要產品性能參數：
型號 額定容量（KVA） 聯接組標號 電壓組合（KV） 空載損耗（W） 負載損耗（W） 空載電流（%） 短路抗阻（%） 高壓 分接范圍 低壓 S11-M-30 30 Yyn0
或
Dyn116
6.3
10
10.5
11±5%
或
±2×2.5%
0.4 100 600 2.3 4.0 S11-M-50 50 130 870 2.0 S11-M-63 63 150 1040 1.9 S11-M-80 80 180 1250 1.9 S11-M-100 100 200 1500 1.8 S11-M-125 125 240 1800 1.7 S11-M-160 160 280 2200 1.6 S11-M-200 200 340 2600 1.5 S11-M-250 250 400 3050 1.4 S11-M-315 315 480 3650 1.4 S11-M-400 400 570 4300 1.3 S11-M-500 500 680 5100 1.2 S11-M-630 630 810 6200 1.1 4.5 S11-M-800 800 980 7500 1.0 S11-M-1000 1000 1150 10300 1.0 S11-M-1250 1250 1360 12800 0.9 S11-M-1600 1600 1640 14500 0.8 S11-M-2000 2000 2280 17820 0.6 5.0 S11-M-2500 2500 2700 20700 0.6 S11型10kV雙繞組系列主要產品性能參數：
型號 額定容量（KVA） 聯接組標號 電壓組合（KV） 空載損耗（W） 負載損耗（W） 空載電流（%） 短路抗阻（%） 高壓 分接范圍 低壓 S11-M-30 30 Dyn11 20 ±5%
或
±2×2.5%
0.4 90 660 2.1 5.5 S11-M-50 50 130 960 2.0 S11-M-63 63 150 1145 1.9 S11-M-80 80 180 1370 1.8 S11-M-100 100 200 1650 1.6 S11-M-125 125 240 1980 1.5 S11-M-160 160 290 2420 1.4 S11-M-200 200 330 2860 1.3 S11-M-250 250 400 3350 1.2 S11-M-315 315 480 4010 1.1 S11-M-400 400 570 4730 1.0 S11-M-500 500 680 5660 1.0 S11-M-630 630 810 6820 0.9 6.0 S11-M-800
800 980 8250 1.8 S11-M-1000 1000 1150 11330 0.7 S11-M-1250 1250 1350 13200 0.7 S11-M-1600 1600 1630 15950 0.
