渦輪流量計
產品描述：
一、概 述
WRTH系列渦輪流量計是吸取了國內外流量儀表先進技術經過優化設計,具有結構簡單、輕巧、精度高、復現性好、反應靈敏,安裝維護使用方便等特點的新一代渦輪流量計,廣泛用于測量封閉管道中與不銹鋼1Cr18Ni9Ti、2Cr13及剛玉AI2O3、硬質合金不起腐蝕作用,且無纖維、顆粒等雜質,工作溫度下運動粘度小于5×10-6m2/s的液體,對于運動粘度大于5×10-6m2/s的液體,可對流量計進行實液標定后使用.若與具有特殊功能的顯示儀表配套,還可以進行定量控制、超量報警等,是流量計量和節能的理想儀表.
二、產品特點
·高精確度,一般可達±1%R、±0.5%R,高精度型可達±0.2%R；
·重復性好，短期重復性可達0.05%~0.2%,正是由于具有良好的重復性，如經常校準或在線校準可得
到極高的精確度，在貿易結算中是優先選用的流量計；
·輸出脈沖頻率信號，適于總量計量及與計算機連接，無零點漂移，抗干擾能力強；
·可獲得很高的頻率信號（3~4kHz），信號分辨力強；
·范圍度寬，中大口徑可達1:20，小口徑為1:10；
·結構緊湊輕巧，安裝維護方便，流通能力大；
·適用高壓測量，儀表表體上不必開孔，易制成高壓型儀表；
·專用型傳感器類型多，可根據用戶特殊需要設計為各類專用型傳感器，例如低溫型、雙向型、井下
型、混砂專用型等；
·可制成插入型，適用于大口徑測量，壓力損失小，價格低，可不斷流取出，安裝維護方便。
三、儀表分類
1．按儀表功能分類，ARSGY系列渦輪流量計可分為2大類，即：
? ■渦輪流量傳感器/變送器
? ■一體化渦輪流量計
2．功能說明
|
|
■渦輪流量傳感器/變送器
|
|
|
該類渦輪流量計產品本身不具備現場顯示功能，僅將流量信號遠傳輸出。流量信號可分為脈沖信號或電流信號（4-20mA）；儀表價格低廉，集成度高，體積小巧，特別適用于與二次顯示儀、PLC、DCS等計算機控制系統配合使用。
該類渦輪流量計產品均分為基本型和防爆型（ExdIIBT6）兩種，外形如圖
|
|
|
|
按照不同的輸出信號，該類產品可分為ARSGY-□N型渦輪流量計和ARSGY-□A型渦輪流量計
|
|
|
ARSGY-□N型渦輪流量計：12～24VDC供電，三線制脈沖輸出，高電平≥8V，低電平≤0.8V；信號傳輸距離≤1000米；
ARSGY-□A型變送器：24VDC供電，二線制4-20mA 輸出，信號傳輸距離≤1000。
|
|
|
|
|
|
|
|
|
|
|
|
■一體化渦輪流量計
|
|
|
|
|
|

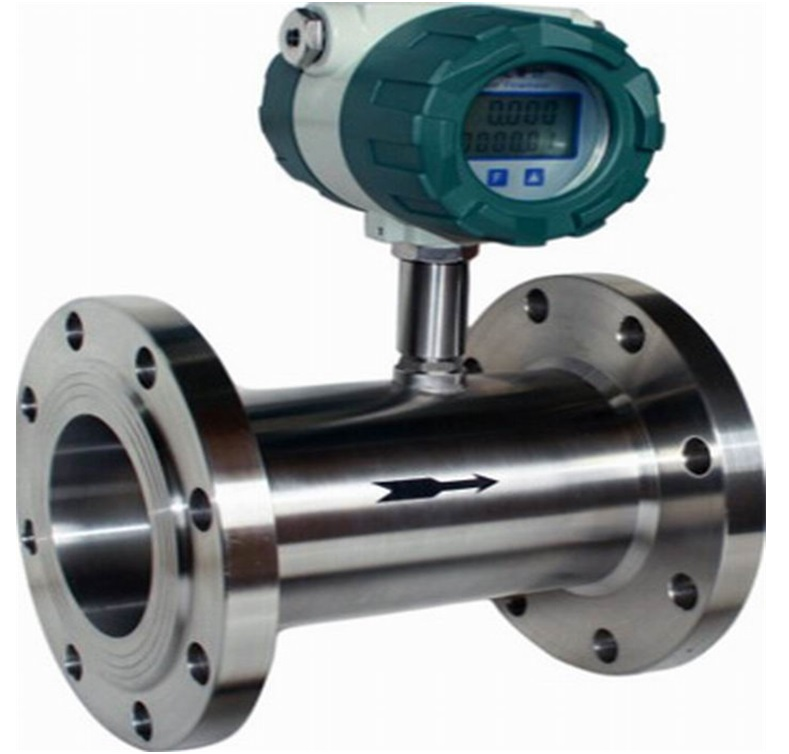

圖3 一體化渦輪流量計
|
|
采用先進的超低功耗單片微機技術研制的渦輪流量傳感器與顯示積算一體化的新型智能儀表，采用雙排液晶現場顯示，具有機構緊湊、讀數直觀清晰、可靠性高、不受外界電源干擾、抗雷擊、成本低等明顯優點。儀表具備儀表系數三點修正，智能補償儀表系數非線性，并可進行現場修正。高清晰液晶顯示器同時顯示瞬時流量（4位有效數字）及累積流量（8位有效數字，帶清零功能）。所有有效數據掉電后保持10年不丟。該類渦輪流量計均為防爆產品，防爆等級為：ExdIIBT6。
|
|
|
|
該類渦輪流量計按照供電方式、是否具備遠傳信號輸出可分為ARSGY-□B型渦輪流量計和ARSGY-□C型渦輪流量計。
|
|
|
ARSGY-□B型渦輪流量計：供電電源采用3.2V10AH鋰電池（可連續運行4年以上）； 無信號輸出功能。
ARSGY-□C型渦輪流量計：供電電源采用24VDC外供電，輸出4-20mA標準兩線制電流信號，并可根據不同的現場需要，可增加RS485或HART通訊。
|
1.基本參數：
儀表口徑（mm）及連接方式
|
|
|
精度等級
|
|
|
量程比
|
|
|
儀表材質
|
|
|
被測介質溫度（℃）
|
|
|
環境條件
|
|
|
輸出信號
|
|
|
供電電源
|
|
|
信號傳輸線
|
|
|
傳輸距離
|
|
|
信號線接口
|
|
|
防爆等級
|
|
|
|
|
|
4、6、10、15、20、25、32、40采用螺紋連接
|
|
（15、20、25、32、40）50、65、80、100、125、150、200采用法蘭連接
|
|
|
|
±1%R、±0.5%R、±0.2%R（需特制）
|
|
|
1:10:1:15:1:20
|
|
|
304不銹鋼、316（L）不銹鋼等
|
|
|
-20～＋120℃
|
|
|
溫度－10～+55℃，相對濕度5％～90％，大氣壓力86～106Kpa
|
|
|
傳感器：脈沖頻率信號，低電平≤0.8V 高電平≥8V
變送器：兩線制4 ~ 20mADC電流信號
|
|
|
傳感器：+12VDC 、+24VDC（可選）
變送器：+24VDC
現場顯示型：儀表自帶3.2V鋰電池或+24VDC外供電
|
|
|
STVPV3×0.3（三線制），2×0.3（二線制）
|
|
|
≤1000m
|
|
|
基本型：豪斯曼接頭或自帶三芯線纜；防爆型：內螺紋M20×1.5
|
|
|
基本型：非防爆產品；防爆型：ExdIIBT6
|
|
2.測量范圍及工作壓力
儀表口徑
（mm）
|
正常流量范圍
（m3/h）
|
擴展流量范圍
（m3/h）
|
常規連接方式
與耐壓等級
|
特制耐壓等級（MPa）
（帶徑法蘭連接方式）
|
|
DN 4
|
0.04～0.25
|
0.04～0.4
|
螺紋連接/6.3MPa
|
10、16、25
|
|
DN 6
|
0.1～0.6
|
0.06～0.6
|
螺紋連接/6.3MPa
|
10、16、25
|
|
DN 10
|
0.2～1.2
|
0.15～1.5
|
螺紋連接/6.3MPa
|
10、16、25
|
|
DN 15
|
0.6～6
|
0.4～8
|
螺紋連接/6.3MPa
|
4.0、6.3、12、16、25
|
|
法蘭連接
|
|
DN 20
|
0.8～8
|
0.45～9
|
螺紋連接/6.3MPa
|
4.0、6.3、12、16、25
|
|
法蘭連接
|
|
DN 25
|
1～10
|
0.5～10
|
螺紋連接/6.3MPa
|
4.0、6.3、12、16、25
|
|
法蘭連接/2.5MPa
|
|
DN 32
|
1.5～15
|
0.8～15
|
螺紋連接/6.3MPa
|
4.0、6.3、12、16、25
|
|
法蘭連接/2.5MPa
|
|
DN 40
|
2～20
|
1～20
|
螺紋連接/6.3MPa
|
4.0、6.3、12、16、25
|
|
法蘭連接/2.5MPa
|
|
DN 50
|
4～40
|
2～40
|
法蘭連接/2.5MPa
|
4.0、6.3、12、16、25
|
|
DN 65
|
7～70
|
4～70
|
法蘭連接/2.5MPa
|
4.0、6.3、12、16、25
|
|
DN 80
|
10～100
|
5～100
|
法蘭連接/2.5MPa
|
4.0、6.3、12、16、25
|
|
DN 100
|
20～200
|
10～200
|
法蘭連接/2.5MPa
|
4.0、6.3、12、16、25
|
|
DN 125
|
25～250
|
13～250
|
法蘭連接/1.6MPa
|
2.5、4.0、6.3、12、16
|
|
DN 150
|
30～300
|
15～300
|
法蘭連接/1.6MPa
|
2.5、4.0、6.3、12、16
|
|
DN 200
|
80～800
|
40～800
|
法蘭連接/1.6MPa
|
2.5、4.0、6.3、12、16
|
|
