智能流量積算儀
產品描述：
LCD系列溫度、壓力補償流量積算儀是充分發揮數字技術和軟件技術的優勢設計而成的智能儀表，適用于對飽和蒸汽、過熱蒸汽流量測量進行比較精確的溫度和壓力補償；在一定精度范圍內可以對一般氣體和天然氣的流量測量進行溫度和壓力補償。如果需要也可以用于對熱水流量測量進行溫度補償。該儀表具備以下特點：
4 本儀表具有對流體的溫度和壓力變化進行補償計算的功能。儀表同時有流量、壓力和溫度三個輸入量，通過補償運算可以大大減弱溫度、壓力變化對測量結果的不良影響。
4 多種信號輸入：電流、電壓、脈沖、熱電偶、熱電阻及用戶特殊需求的其它種類信號
4 誤差小于0.2%F.S，并具備調校、數字濾波功能，可幫助減小傳感器、變送器的誤差，有效提高系統的測量、控制精度
4 2點報警輸出。可通過參數選擇對溫度、壓力、未補償瞬時流量、已補償瞬時流量進行上限或下限報警。報警靈敏度獨立設定
4 2路變送輸出。可通過參數選擇輸出溫度、壓力、未補償瞬時流量（流量儀表輸入量）或補償后瞬時流量具備帶硬件時鐘的打印接口和打印單元，實現手動、定時、報警打印功能，如果選配智能打印單元，可實現多臺儀表共用一臺打印機

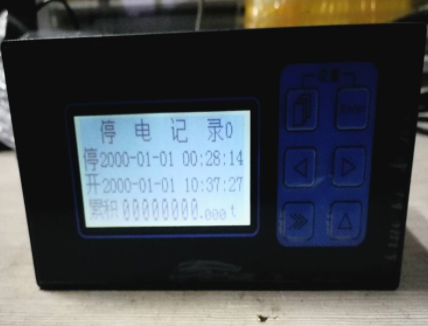

4 停電記錄功能可記錄總停電時間，停電次數和最后8次停電和上電的實時時間。
LCD系列溫度、壓力補償流量積算儀是充分發揮數字技術和軟件技術的優勢設計而成的智能儀表，適用于對飽和蒸汽、過熱蒸汽流量測量進行比較精確的溫度和壓力補償；在一定精度范圍內可以對一般氣體和天然氣的流量測量進行溫度和壓力補償。如果需要也可以用于對熱水流量測量進行溫度補償。該儀表具備以下特點：
4 本儀表具有對流體的溫度和壓力變化進行補償計算的功能。儀表同時有流量、壓力和溫度三個輸入量，通過補償運算可以大大減弱溫度、壓力變化對測量結果的不良影響。
4 多種信號輸入：電流、電壓、脈沖、熱電偶、熱電阻及用戶特殊需求的其它種類信號
4 誤差小于0.2%F.S，并具備調校、數字濾波功能，可幫助減小傳感器、變送器的誤差，有效提高系統的測量、控制精度
4 2點報警輸出。可通過參數選擇對溫度、壓力、未補償瞬時流量、已補償瞬時流量進行上限或下限報警。報警靈敏度獨立設定
4 2路變送輸出。可通過參數選擇輸出溫度、壓力、未補償瞬時流量（流量儀表輸入量）或補償后瞬時流量具備帶硬件時鐘的打印接口和打印單元，實現手動、定時、報警打印功能，如果選配智能打印單元，可實現多臺儀表共用一臺打印機
4 停電記錄功能可記錄總停電時間，停電次數和最后8次停電和上電的實時時間。
2、型號規格
LCD / o — o T o A o B o S o o o Vo Lo Wo Yo
4 1：外形尺寸
A：橫式160×80×125或豎式80×160×125（W×H×L）
B：96×96×112（W×H×L）
4 2：面板形式 H：橫式
S：豎式
F：方形
4 3：報警點數量
T0：無報警
T1~T2：1~2點報警
4 4：變送輸出
A0：無輸出
A1：電流輸出（4~20）mA、（0~10）mA或（0~20）mA
A2：電壓輸出（0~5）V、（1~5）V
A3：電壓輸出（0~10）V
A4：其它輸出
4 5：外供電源
B0：無外供電源
B1：外供24V DC
B2：外供24V DC ，12V DC兩組電源
B3：其它
4 6：通信接口
S0：無通信接口
S1：RS 232接口
S2：RS 485接口
S3：RS 422接口
4 7：打印功能：P表示帶打印功能，不帶可省略
4 8：停電記錄功能：D表示帶停電記錄功能，不帶可省略
4 9：儀表電源
V0：220V AC
V1：24V DC
V2：12V DC
4 10：流量輸入信號
L1：電流：4mA~20mA DC，0mA~10mA DC，0mA~20mA DC
L2：電壓：1V~5V DC，0V~5V DC
L3：脈沖
4 11：溫度輸入信號
W1：電流：4mA~20mA DC，0mA~10mA DC，0mA~20mA DC
W2：電壓：1V~5V DC，0V~5V DC
W3：熱電阻：Pt100（0.0℃~400.0℃）
W4：熱電偶：K、T、E、S（0.0℃~999.9℃）
4 12：壓力輸入信號
Y1：電流：4mA~20mA DC，0mA~10mA DC，0mA~20mA DC
Y2：電壓：1V~5V DC，0V~5V DC
LCD / o — o T o A o B o S o o o Vo Lo Wo Yo
4 1：外形尺寸
A：橫式160×80×125或豎式80×160×125（W×H×L）
B：96×96×112（W×H×L）
4 2：面板形式 H：橫式
S：豎式
F：方形
4 3：報警點數量
T0：無報警
T1~T2：1~2點報警
4 4：變送輸出
A0：無輸出
A1：電流輸出（4~20）mA、（0~10）mA或（0~20）mA
A2：電壓輸出（0~5）V、（1~5）V
A3：電壓輸出（0~10）V
A4：其它輸出
4 5：外供電源
B0：無外供電源
B1：外供24V DC
B2：外供24V DC ，12V DC兩組電源
B3：其它
4 6：通信接口
S0：無通信接口
S1：RS 232接口
S2：RS 485接口
S3：RS 422接口
4 7：打印功能：P表示帶打印功能，不帶可省略
4 8：停電記錄功能：D表示帶停電記錄功能，不帶可省略
4 9：儀表電源
V0：220V AC
V1：24V DC
V2：12V DC
4 10：流量輸入信號
L1：電流：4mA~20mA DC，0mA~10mA DC，0mA~20mA DC
L2：電壓：1V~5V DC，0V~5V DC
L3：脈沖
4 11：溫度輸入信號
W1：電流：4mA~20mA DC，0mA~10mA DC，0mA~20mA DC
W2：電壓：1V~5V DC，0V~5V DC
W3：熱電阻：Pt100（0.0℃~400.0℃）
W4：熱電偶：K、T、E、S（0.0℃~999.9℃）
4 12：壓力輸入信號
Y1：電流：4mA~20mA DC，0mA~10mA DC，0mA~20mA DC
Y2：電壓：1V~5V DC，0V~5V DC
3、技術規格
3.1 基本技術規格
4 電 源：220V AC供電的儀表：220V±10%，功耗小于7VA； 24V DC供電的儀表：24V±10%，功耗小于5VA；
其它電源規格以隨機說明書為準
4 工作環境：0℃~50℃，濕度低于90%R.H
寬溫范圍的儀表需在訂貨時注明
4 顯示范圍：瞬時流量、溫度、壓力為5位LED顯示，-9999~99999；
累積流量為8位LED顯示，0~99999999
4 溫度輸入信號類型：電壓、電流、熱電阻、熱電偶
電 壓：1V~5V DC，0V~5V DC 可通過設定選擇
電 流：4mA~20mA，0mA~10mA，0mA~20mA可通過設定選擇
熱電阻：Pt100（0.0℃~400.0℃）
熱電偶：K、E、T、S可通過設定選擇（0.0℃~999.9℃）
其它輸入信號或分度號需在訂貨時注明
4 壓力輸入信號類型：電壓、電流
4 流量輸入信號類型：電壓、電流、脈沖
4 基本誤差：小于±0.2%F.S
4 測量控制周期：0.8秒
