管道/孔道壓漿劑

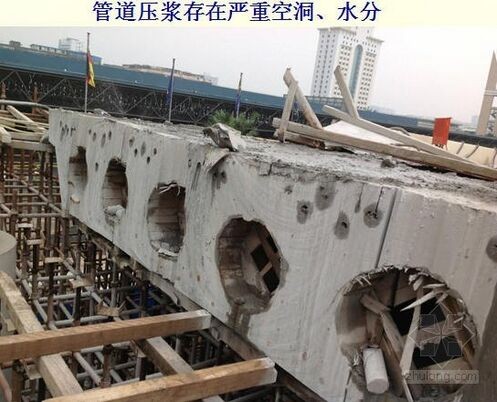

MS-507管道壓漿劑是以多種高性能功能材料復合而成的專用外加劑，具有流化、增強、保塑、微膨脹以及不泌水等多重功效，將其以適當比例摻入水泥中后，能夠以較低水膠比獲得較高的流動性，同時能夠有效解決高流動性與離析性之間的矛盾，克服泌水、沉降等現象。該材料中同時含有早期膨脹和后期膨脹組分，可以使壓漿料具備早期（0～3h）和后期（3～72h）膨脹性能，以補償漿體的塑性期收縮和硬化期收縮，確保漿體密實填充預應力管道。
性能特點
采用MS-507管道壓漿劑配制的預應力管道壓漿料，性能完全滿足或超過鐵道行業標準TB/T3192-2008《鐵路后張法預應力混凝土梁管道壓漿技術條件》。
1、流動性好：出機流動度一般小于20秒，30分鐘后流動度不大于30秒；
2、高勻質性：壓漿料不離析、不泌水，3h毛細泌水率和24h自由泌水率均為0；
3、膨脹性能好：含有獨特的塑性膨脹劑（非鋁粉）和硬化后膨脹劑，確保壓漿料不收縮；
4、力學性能高：抗折、抗壓強度均大幅度高于標準要求；
5、氯離子含量低：確保壓漿料對預應力鋼絞線和鋼筋無銹蝕作用。
技術指標
檢測項目
技術指標要求
MS實驗結果
凝結時間（h）
初凝
初凝≥4
初凝≥5
終凝
終凝≤24
終凝≤24
流動度（s）
出機流動度
18± 4
16~22
30min流動度
≤30
22~30
泌水率（%）
3h毛細泌水率
≤0.1
0
24h自由泌水率
0
0
壓力泌水率（%）
0.22MPa
≤3.5
≤3.0
0.36MPa
抗折強度（MPa）
7d
≥6.5
≥7
28d
≥10
≥11
抗壓強度（MPa）
7d
≥35
≥40
28d
≥50
≥60
對鋼筋銹蝕作用
無銹蝕
無銹蝕
充盈度
合格
合格
含氣量（%）
1～3
1～3
24h自由膨脹率（%）
0～3
0～1.5
注：
1. 檢驗標準TB/T3192-2008《鐵路后張法預應力混凝土梁管道壓漿技術條件》；
2. 根據各個制梁場使用水泥不同，我公司會對配方進行調整以滿足標準要求。
適用范圍
主要應用于后張法預應力混凝土梁管道壓漿。
使用方法
施工時，將MS-507管道壓漿劑按推薦比例內摻于42.5級或以上等級的普通硅酸鹽水泥中，混合均勻，按推薦水膠比拌合均勻即可使用。施工時需要按照TB/T3192-2008標準要求的施工工藝進行現場施工。
MS-507管道壓漿劑分為兩種型號，其推薦摻量分別為膠凝材料總量的5%和10%（內摻），推薦水膠比為：0.31~0.33（可根據現場試驗及使用情況進行微調）。
包裝與儲存
內襯薄膜編織袋包裝，每袋凈重40kg；運輸儲存過程中防穿刺、防潮、防曬；未開封產品保質期6個月。
網友評價 共0條 [查看全部]
